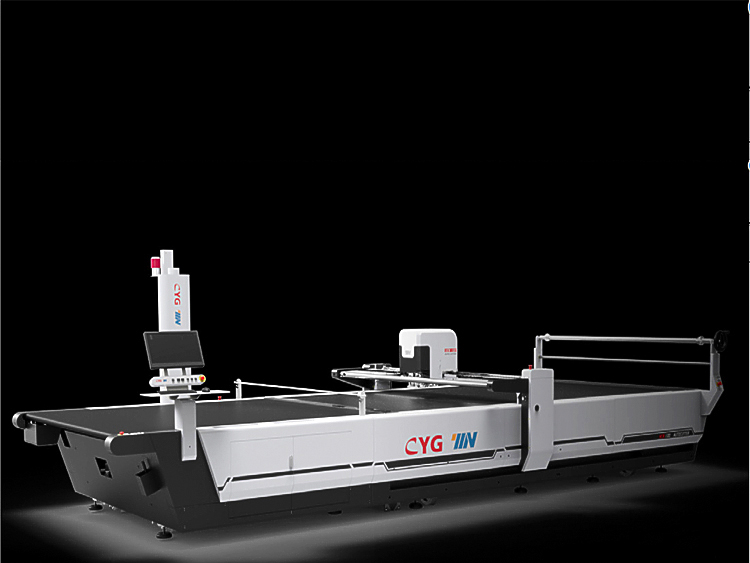

首页 / 产品中心 / 全自动电脑裁床HY-HCN系列 / 数控裁剪机HY-HCN100

  • 产品介绍
  • 参数详情
  • 相关视频






型号/Model

HY-HCN100 1.7M

HY-HCN100 2.0M

HY-HCN100 2.3M

设备总长/Length

6861mm

设备总宽/Width

2625mm

2925mm

3225mm

设备总高/Height

2184mm

设备净重/

Net Weight

3900kg

4200kg

4600kg

裁剪高度/

Cutting Height

5/7/11cm(可选/Optional)

刀盘/Cutter Head

1.6/2.0/2.5/3.0mm(可选/Optional)

磨刀方式/

Grinding Mode

双轮对旋式/Double Round Disrotatory

最高机械速度/

Maximum Speed

60m/min

电源/Power Supply

380V 50Hz

气流量/Air Flow

160L/min

气压/Pressure

0.5MPa

最大功率/

Maximum Power

30kW

减速机背隙/

Reducer Backlash

0.05°

再覆盖/Recover

手动式/气缸式(选配) Manual/Air Cylinder(Optional)

惯量推定/

Inertia Calcuation

自动调节/Self-adjusting

编码器位数/

Encoder Bits

20/23/24

20-bit/23-bit/24-bit

安全防撞装置/Anticollosion Device

光电感应/Optronic Sensor

移动控制方式/Moving Control Mode

无线手柄/wireless controller

导轨安装/Guide

Rail Installation

整体加工成型安装/processing and forming installation

型号/Model
  • HY-HCN100 1.7M
  • HY-HCN100 2.0M
  • HY-HCN100 2.3M
设备总长/Length 6861mm
设备总宽/Width
  • 2625mm
  • 2925mm
  • 3225mm
设备总高/Height 2184mm
设备净重/Net Weight
  • 3900kg
  • 4200kg
  • 4600kg
裁剪高度/Cutting Height 5/7/11cm(可选/Optional)
刀盘/Cutter Head 1.6/2.0/2.5/3.0mm(可选/Optional)
磨刀方式/Grinding Mode 双轮对旋式/Double Round Disrotatory
最高机械速度/MaximumSpeed 60m/min
电源/Power Supply 380V 50Hz
气流量/Air Flow 160L/min
气压/Pressure ≥0.5MPa
最大功率/Maximum Power 30kW
减速机背隙/Reducer Backlash 0.05°
再覆盖/Recover 手动式/气缸式(选配) Manual/Air Cylinder(Optional)
惯量推定/Inertia Calcuation 自动调节/Self-adjusting
编码器位数/Encoder Bits 20位/23位/24位
安全防撞装置/Anticollosion Device 光电感应/Optronic Sensor
移动控制方式/Moving Control Mode 无线手柄/wireless controller
导轨安装/Guide Rail Installation 整体加工成型安装/processing and forming installation
