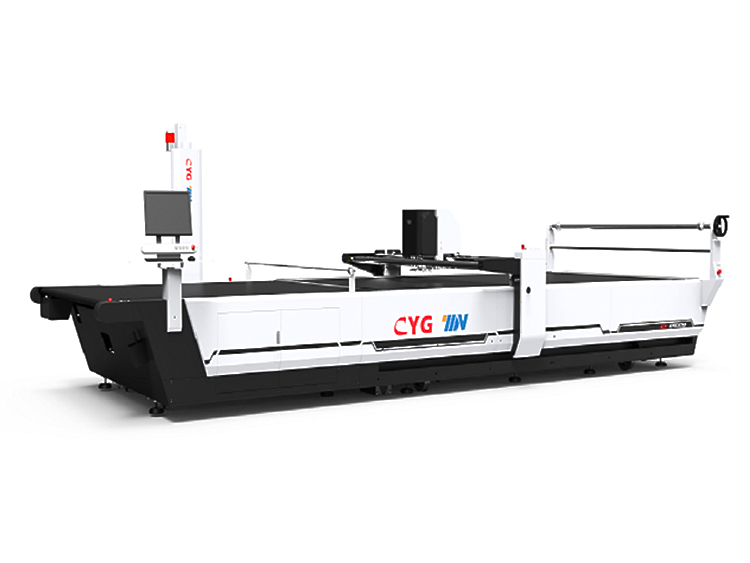

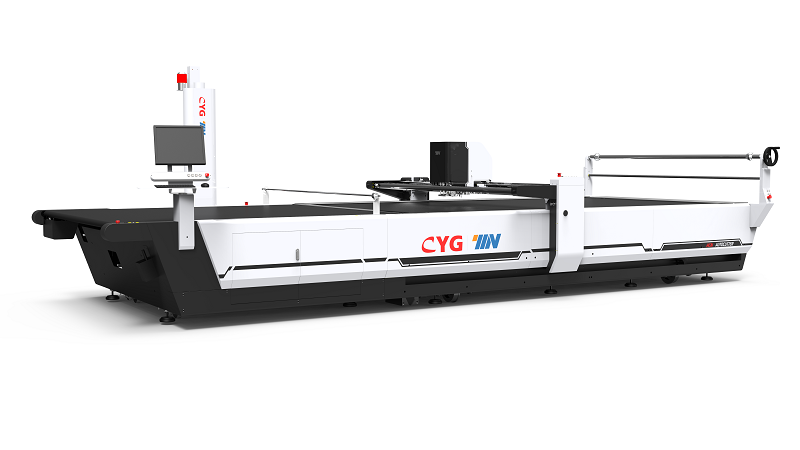

全自动电脑裁床HY-HCN系列




◆ 产品特点优势


■  配备集尘装置,节约维护保养时间,提高设备及耗材使用寿命;

■  机头采用L型布置,优化主传动轴结构,设备运行更平稳;

■ 新型高效节能泵设计,降低设备噪音,在同性能情况下,降低功率,节约能耗;


◆ 产品升级功能


■  气缸式再覆盖:根据裁剪的轨迹,采用更及时有效的再覆盖方式,最大限度的保证负压;

■  一体化加工:具有更强的整体稳定性和更髙的机架刚性,保证了精准的裁剪精度和稳定的导轨精度;

■  真空管道优化:可以减少裁剪机运行的噪音和震动,保证更少的真空衰减和更顺畅的空气;

四面电子安全杆:能够最大限度的保证人机安全;

■  设备维护更便捷:简化了维护真空泵及电控箱的操作流程,维护更轻松;

■  一无线手柄控制:远程遥控移动设备,提高安全性;

■  外观升级:新颖的家族式和科技感外观设计;

■  品牌升级:关键零部件升级,提高设备品质,减少设备维护;


◆ 产品基本参数


型号/ Model

HCN17

HCN20

HCN23

设备总长/ Length

6861mm

设备总高/ Height

2184mm

设备净重/

Net Weight

3900kg

4200kg

4600kg

裁剪高度/ Cutting Height

5/7/11cm可选

刀盘/ Cutter head

6/20/2.5/3.0mm可选

电源/ Power Supply

380V 50Hz

气流量/ Air Flow

160L/min

气压/ Pressure

≥0.5MPa



倍成智能设备科技有限公司

联系人:李先生
手机:13712980551



型号/ Model
  • HCN17
  • HCN20
  • HCN23
设备总长/ Length 6861mm
设备总宽/ Width
  • 2625mm
  • 2925mm
  • 3225mm
设备总高/ Height 2184mm
设备净重/ Net Weight
  • 3900kg
  • 4200kg
  • 4600kg
裁剪高度/ Cutting Height 5/7/11cm可选
刀盘/ Cutter head 1.6/2.0/2.5/3.0mm可选
磨刀方式/ Grinding Mode 双轮对旋式
最高机械速度/ Maximum Speed 60m/min
电源/ Power Supply 380V 50Hz
气流量/ Air Flow 160L/min
气压/ Pressure ≥0.5MPa
最大功率/ Maximum Power 30kW
减速机背隙/ Reducer Backlash 0.05°
再覆盖/ Recover 手动式/气缸式(选配)
惯量推定/ Inertia Calculation 自动调节
编码器位数/ Encoder Bits 20位/23位/24位
安全防撞装置/ Anticollision Device 光电感应(选配)
移动控制方式/ Moving Control Mode 无线手柄
导轨安装/ Guide Rail Installation 整体加工成型安装
低压电气/ Low Voltage 进口品牌
直线导轨/ Guide Rail Mounting 台湾品牌
伺服/ Servo motor 日系品牌
减速机/ Reducer 日系品牌
外观/ Appearance 家族式/科技感
注:设备可根据您的实际需求定制 (定制类设备的外轮廓尺寸及各参数相应变化)
